■ visión de conjunto
Especificación IEC 60317
Esta parte de la norma IEC 60317 especifica los requisitos del cable de cobre rectangular esmaltado para bobinado de clase 120 con un revestimiento único a base de resina de acetal de polivinilo, que puede modificarse siempre que conserve la identidad química de la resina original y cumpla con todos los requisitos especificados para cables.
La clase 120 es una clase térmica que requiere un índice de temperatura mínimo de 120 y una temperatura de choque térmico de al menos 155 ℃
La temperatura en grados Celsius correspondiente al índice de temperatura no es necesariamente la temperatura a la que se recomienda que funcione el cable y esto dependerá de muchos factores, incluido el tipo de equipo involucrado.
El rango de dimensiones nominales del conductor cubierto por esta norma es el siguiente:
--ancho; mínimo 2,0 m; máximo 16 mm
--espesor; mínimo 0,8 mm, máximo 5,6 mm
Los cables de grado 1 y grado 1 están incluidos en esta especificación y se aplican a la gama completa de conductores.
Prueba De Bobinado De Mandril
El revestimiento no debe mostrar grietas después de que el cable se haya doblado de manera plana y de canto en un mandril con un diámetro como se especifica en el formulario.
Puntos clave del cable de polivinil acetal
Aislamiento eléctrico; Estabilidad térmica; Resistencia dieléctrica; Resistencia química; Resistencia mecánica; Excelentes características de bobinado; Amplia gama de tamaños; Rentable; Compatibilidad con diferentes metales
Áreas de aplicación
Motores eléctricos: se utiliza para aplicaciones de bobinado de motores debido a sus excelentes propiedades de aislamiento eléctrico, resistencia a altas temperaturas y uso eficiente del espacio con su forma rectangular.
Transformadores: los transformadores son componentes vitales en la distribución de energía y los sistemas eléctricos. La clasificación de alta temperatura del cable, las propiedades de aislamiento eléctrico y el diseño que ahorra espacio lo hacen adecuado para bobinados de transformadores.
Bobinas e inductores: estos componentes son esenciales en la electrónica, las telecomunicaciones y los sistemas de suministro de energía. La forma rectangular del cable permite un bobinado preciso y la optimización del espacio. Aeroespacial y aviación: el cable de cobre rectangular esmaltado con PVAc de clase 120 se utiliza en aplicaciones aeroespaciales y de aviación donde se requieren conductores eléctricos livianos y confiables. Se utiliza en sistemas eléctricos de aeronaves, aviónica y diversos componentes de a bordo.
■ datos técnicos
Bobinado de mandril
|
Wire bent on |
mandrel diameter |
|
|
width |
sizes up to and including 10mm sizes over 10mm |
2✖ width 3✖ width |
|
thickness |
all dimensions |
2✖thickness |

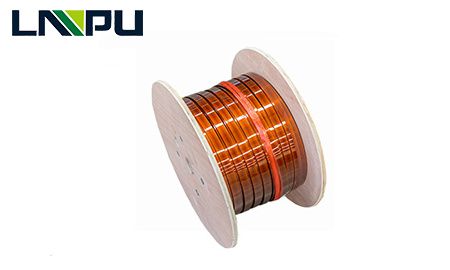

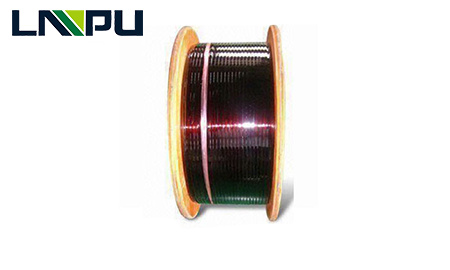

Alambre de cobre rectangular esmaltado
|
Nombre |
Alambre rectangular esmaltado |
|
Conductor |
Cobre |
|
Dimensión |
Grosor (a): 0,3~10,0 mm; Ancho: 1,0~22 mm Podemos producir alambres ultraplanos de gran tamaño |
|
Clase térmica (℃) |
120(Class E) |
|
Grosor del aislamiento |
Soltero, Pesado |
|
Certificado |
UL |
|
Estándar |
IEC,NEMA,GB,JIS |
|
Embalaje |
30kg ~150kg ply-wood spool (250*400 /250*500/ 250*600 / 250*730) |
|
Solicitud |
Transformador; motor; generador; instrumento moderno; máquina de soldar, etc. |
