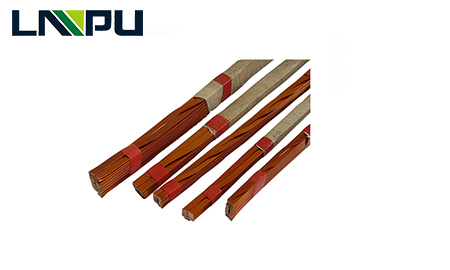

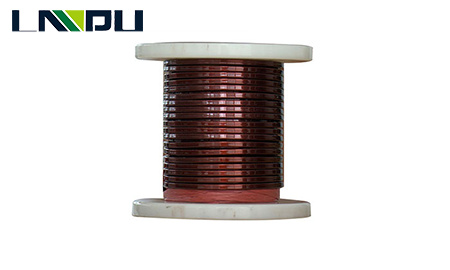

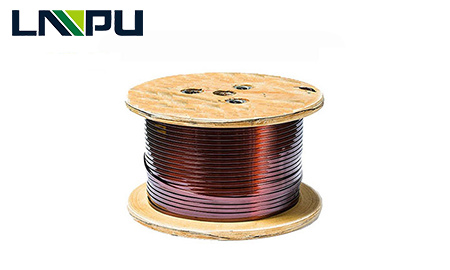

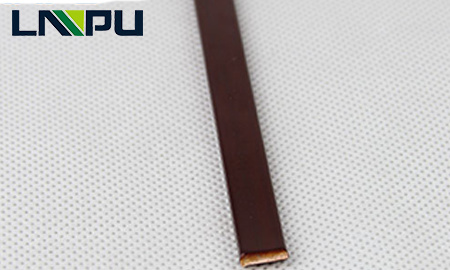

El alambre de cobre rectangular esmaltado con poliamida-imida recubierto de poliéster, clase 200, es un alambre resistente a altas temperaturas con excelentes propiedades eléctricas y mecánicas.
Dimensiones
El rango de dimensiones nominales de los conductores que cubre esta norma es:
Ancho: mín. 2 mm máx. 16 mm
Espesor: mín. 0,8 mm máx. 5,6 mm
Resistencia eléctrica
La resistencia eléctrica se determina por las dimensiones específicas, las propiedades del material y la longitud del cable. Para obtener el valor preciso de la resistencia eléctrica, es necesario consultar las especificaciones del fabricante.
La resistencia del cable se expresará como la resistencia de CC a 20 ℃. El método utilizado deberá proporcionar una precisión del 0,5 %.
El valor máximo de la resistencia no deberá ser mayor que el valor calculado para el área transversal mínima tolerada del conductor resultante de las dimensiones mínimas de espesor y ancho y el máximo para el radio de la esquina, y con una resistividad dada en la tabla.
Alargamiento
El valor de alargamiento específico del cable depende de varios factores, incluido el calibre del cable (espesor), los materiales utilizados y el proceso de fabricación. Es importante tener en cuenta que las propiedades de elongación del cable no suelen ser el objetivo principal ni la especificación de los cables esmaltados, ya que su principal finalidad es proporcionar aislamiento eléctrico.
Flexibilidad y adherencia
Prueba de bobinado en mandril
El revestimiento no debe mostrar grietas después de que el cable haya sido colocado de forma plana y de canto sobre un mandril con un diámetro como el especificado en la tabla.
Prueba de adherencia
El cable se debe estirar un 15 % o hasta el punto de ruptura, lo que sea menor. La distancia de pérdida de adherencia debe ser inferior a 1* de ancho.
Tensión de ruptura
Cuando se prueba a temperatura ambiente, al menos cuatro de las cinco muestras probadas no se deben romper a una tensión menor o igual a la indicada en la tabla, y la quinta no se debe romper a menos del 50 % de los valores especificados.
Cuando lo requiera el comprador, el cable se debe probar a temperatura elevada.
La temperatura elevada se indica en la hoja de especificaciones correspondiente.
